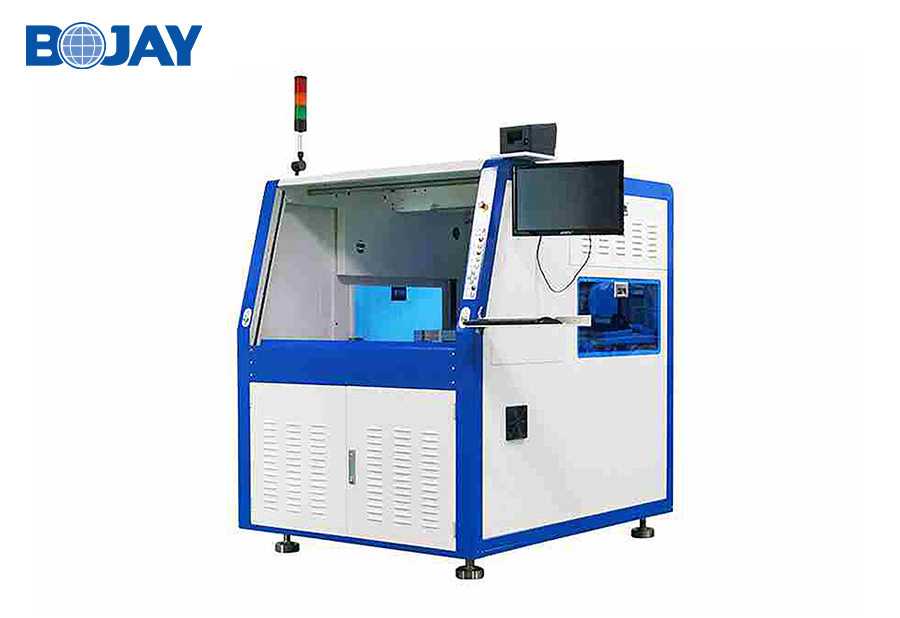

微針自動化測試設備 | FPC
SMT前的FPC整版量產自動化測試
- 產品詳情
- 文件下載
主要特點
● 精確檢測高密度柔板(可測最小pad0.05mm，最小測試間距：0.07mm)
● 提供了快捷的檢測速度及快速換模方式 (檢測速度：≦1.2s/1 product)
● 采用扭矩壓合測試模式，上下模視覺引導定位
● 柔性智能控制模式可支持離線轉在線生產
產品參數
產品類型 | 柔性電路板微針測試 |
外尺寸 | 1386 * 1070 * 1600mm (L*W*H) |
DUT(mm) | 400mm * 300mm（最大） 70mm * 150mm（最?。?/span> |
可測最小pad | 0.05mm |
最小測試間距 | 0.07mm |
重復定位精度 | ±5μm |
檢測速度 | ≦1.2s/1 product |
換線時間 | 已有機種切換＜15分鐘 新機種＜2小時 |
測試點數 | 可兼容4096針點數 |
視覺定位系統 | 工業CCD |
測試精度 | 兩線測試 10Ω - 50Ω（10mA） Accuracy：+/-5Ω 50Ω- 10KΩ (1mA) Accuracy：+/-10% 四線測試 0.001Ω – 0.01Ω (100mA ) Resolution:0.001Ω 0.01Ω – 1Ω (50mA ) Accuracy：+/-10% 1Ω - 100Ω (10mA) Accuracy：+/-10% |
